Варианты блокировки диффа в переднеприводной КПП

Сообщение uvat » 10 ноя 2010, 20:53





Окажу содействие в изготовлении вездехода. тел.89059436497
uvat
Администратор

Сообщения: 1239
Зарегистрирован: 15 дек 2009, 15:40
Откуда: Омск.

Re: Варианты блокировки диффа в переднеприводной КПП

Сообщение uvat » 10 ноя 2010, 21:13

http://www.offroadmaster.ru/forum/viewt ... c890cd6f0f

Вот описание процесса:
http://strannik.flyboard.ru/topic294-615.html


Алексей Гарагашьян писал(а):1. Изготовить втулку из свариваемой стали, с натягом входящую между полуосевыми шестернями. Наружный диаметр больше, чем расстояние между сателлитами.
2. Снять лыски под сателлиты.
3. Просверлить отверстия под ось сателлитов.
4. Собрать дифференциал с втулкой, вставить внутренние гранаты.
5. Сварить между собой втулку, полуосевые и сателлиты.
6. Разобрать, что удастся, продуть, промыть...
Окажу содействие в изготовлении вездехода. тел.89059436497
uvat
Администратор

Сообщения: 1239
Зарегистрирован: 15 дек 2009, 15:40
Откуда: Омск.

Re: Варианты блокировки диффа в переднеприводной КПП

Сообщение uvat » 10 ноя 2010, 21:22

Импортный двигатель с выходом под кардан Ваз.


Окажу содействие в изготовлении вездехода. тел.89059436497
uvat
Администратор

Сообщения: 1239
Зарегистрирован: 15 дек 2009, 15:40
Откуда: Омск.

Re: Варианты блокировки диффа в переднеприводной КПП

Сообщение yukko » 23 сен 2011, 13:36

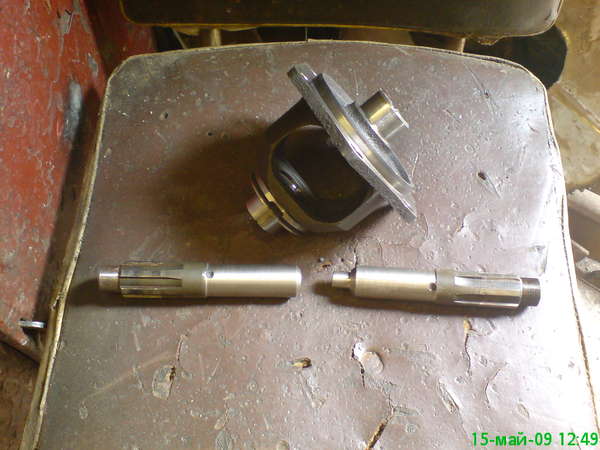

Юра, я так понимаю что шлицевые из хвостовиков ВАЗ. Для обточки они отжигались?
yukko


Сообщения: 18
Зарегистрирован: 15 сен 2011, 00:23

Re: Варианты блокировки диффа в переднеприводной КПП

Сообщение uvat » 23 сен 2011, 15:32

yukko писал(а):Юра, я так понимаю что шлицевые из хвостовиков ВАЗ. Для обточки они отжигались?

Да, они самые.
Нет не отжигались, токаря так точат.
Окажу содействие в изготовлении вездехода. тел.89059436497
uvat
Администратор

Сообщения: 1239
Зарегистрирован: 15 дек 2009, 15:40
Откуда: Омск.

Re: Варианты блокировки диффа в переднеприводной КПП

Сообщение yukko » 09 дек 2011, 20:52

Привет.
Еще вопрос. Шлицевой вал обварен с торца, в крышке дифа?
Подошел вплотную к разборке коробки.
yukko


Сообщения: 18
Зарегистрирован: 15 сен 2011, 00:23

Re: Варианты блокировки диффа в переднеприводной КПП

Сообщение uvat » 09 дек 2011, 22:19

yukko писал(а):Привет.
Еще вопрос. Шлицевой вал обварен с торца, в крышке дифа?
Подошел вплотную к разборке коробки.


Шлицевой вал прессуется на горячую в самодельную крышку диффа, внутри снята фаска под сварочный шов и соответственно обварен.
Окажу содействие в изготовлении вездехода. тел.89059436497
uvat
Администратор

Сообщения: 1239
Зарегистрирован: 15 дек 2009, 15:40
Откуда: Омск.

Re: Варианты блокировки диффа в переднеприводной КПП

Сообщение uvat » 08 апр 2012, 19:03

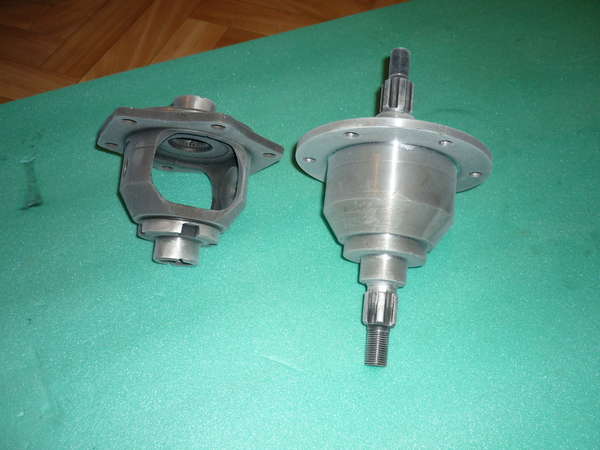

Блокировка диффа Ока.
Разбираем дифф, убираем ось сателлитов и шестерни.
Берём ведущую шестерню ГП ВАЗ и делаем из неё заготовку под запрессовку на горячую в корпус дифа.
Затем запрессовываем и обвариваем изнутри.
Получается вот так:


Берём фланец хвостовика заднего моста ВАЗ и протачиваем посадочное под сальник до 35 мм.
Собираем КПП.
Второй выход КПП глушим заглушкой.
Окажу содействие в изготовлении вездехода. тел.89059436497
uvat
Администратор

Сообщения: 1239
Зарегистрирован: 15 дек 2009, 15:40
Откуда: Омск.

Re: Варианты блокировки диффа в переднеприводной КПП

Сообщение uvat » 13 апр 2013, 22:07

Дифф ВАЗ 2108



Окажу содействие в изготовлении вездехода. тел.89059436497
uvat
Администратор

Сообщения: 1239
Зарегистрирован: 15 дек 2009, 15:40
Откуда: Омск.

Re: Варианты блокировки диффа в переднеприводной КПП

Сообщение uvat » 15 ноя 2013, 23:11

Дифф ОКА.







Окажу содействие в изготовлении вездехода. тел.89059436497
uvat
Администратор

Сообщения: 1239
Зарегистрирован: 15 дек 2009, 15:40
Откуда: Омск.
